結構及工作原理

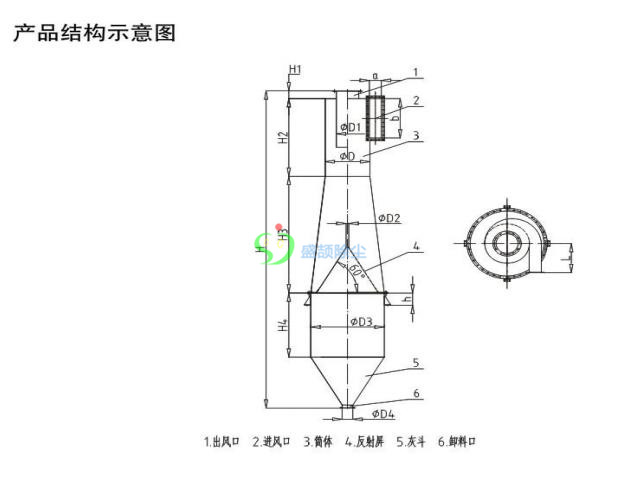

CLK系列旋風除塵器主要由進氣管、排風管、筒體、反射屏、灰斗、卸料口等組成。含塵氣體經矩形進氣管沿切向進入除塵器筒體，粉塵在離心力的作用下分離到器壁，并隨著氣流向下旋轉運動，大部分氣流受反射屏的反射作用，旋轉上升經排氣管排出。小部分氣流隨粉塵經反射屏和灰斗之間的環隙進入灰斗，進入灰斗的氣體速度降低，由于慣性作用，粉塵落入灰斗內由卸灰閥排出，氣體則經放射屏的透氣孔上升至排氣管排出。
基本特點

1、結構簡單，加工制造容易; 2、投資少，壓力損失適中;

3、筒身呈倒圓錐形，具有逐漸增大自錐體壁至錐體中心的距離，減少含塵氣體由錐體中心短路到排氣管的可能性;

4、錐體底部裝有反射屏，防止上升的凈化氣體重新把細微粉塵卷起帶走，因而提高了 除塵效率;
5、適用于捕集干燥的非纖維性的顆粒狀粉塵，同時也可消除煙塵，回收粉料。
